Призмы

Призмы. Изготовление оптических призм.

«Абрис-Оптикс» специализируется на производстве оптических призм для различных оптических приложений. За годы работы специалисты компании Абрис Оптикс накопили большой опыт в изготовлении оптических призм. В частности, мы можем обеспечить допуск на угол до 5 угловых секунд для призм, где требуется повышенная точность геометрии.

Призмы оптические

Оптические призмы могут быть сделаны из оптических и кварцевых стекол, УФ и ИК кристаллов. Мы предлагаем следующие типы призм:

1.Клиновидная призма (Оптический клин)

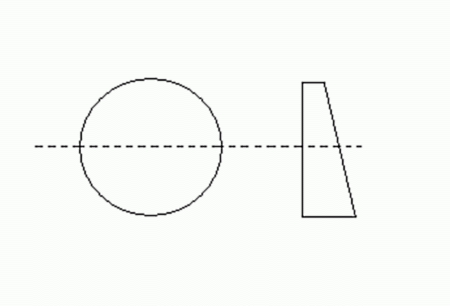

Клиновидная призма. Рисунок.

Клиновидная призма
Спецификация Стандартная Наилучшая
Диаметр 3-400 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si, ZnSe, Ge
Допуск на диаметр +0.0/-0.2 мм +0.0/-0.02 мм
Допуск на клин +/- 3 угл мин +/- 5 угл сек
Чистота поверхности 20/10 10/5
Плоскостность (на 633 нм) 0.5 кольца 0.2 кольца
Световая апертура >90% диаметра
Покрытие По требованию заказчика
  • Достижимость параметров призм зависит от используемого материала и технологических аспектов.

  • Возможно изготовление клиновидных призм разнообразной геометрии по чертежам заказчика.

2.Равносторонняя призма.

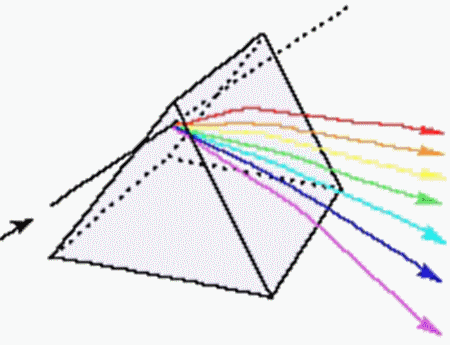

Равносторонняя  призма. Рисунок.

Равносторонняя призма
Спецификация Стандартная Наилучшая
Размеры 3-250 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si, ZnSe, Ge
Допуск на размеры +0.0/-0.2 мм +0.0/-0.02 мм
Угловое отклонение +/- 3 угл мин +/- 10 угл сек
Чистота поверхности 40/20 20/10
Плоскостность (на 633 нм) 0.5 кольца 0.2 кольца
Световая апертура >90% размеров
Покрытие По требованию заказчика

3.Прямоугольная призма.
Прямоугольная призма. Рисунок.

Прямоугольная призма
Спецификация Стандартная Наилучшая
Размеры 3-250 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si, ZnSe, Ge
Допуск на размеры +0.0/-0.2 мм +0.0/-0.02 мм
Угловое отклонение +/- 3 угл мин +/- 5 угл сек
Чистота поверхности 40/20 20/10
Плоскостность (на 633 нм) 0.5 кольца 0.2 кольца
Световая апертура >90% размеров
Покрытие По требованию заказчика

4. Призма Дове

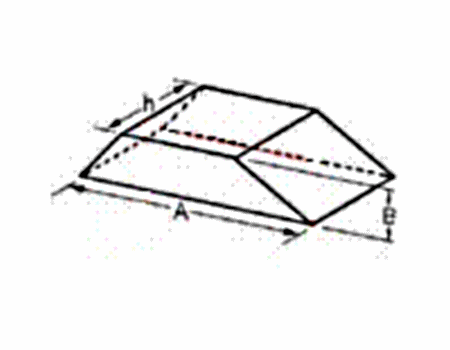

Призма Довэ.  Рисунок.

Призма Дове
Спецификация Стандартная Наилучшая
Размеры 3-250 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si, ZnSe, Ge
Допуск на размеры +0.0/-0.2 мм +0.0/-0.02 мм
Угловое отклонение +/- 3 угл мин +/- 5 угл сек
Чистота поверхности 40/20 20/10
Плоскостность (на 633 нм) 0.5 кольца 0.2 кольца
Световая апертура >90% размеров
Покрытие По требованию заказчика

5.Пента призма.

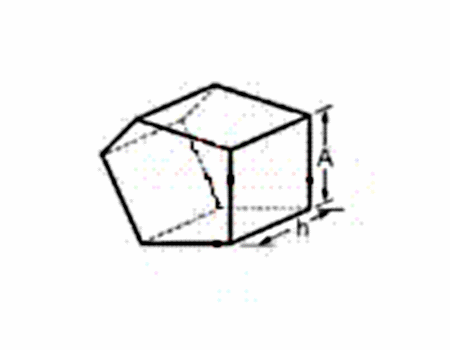

Пента призма.Рисунок.

Пентапризма
Спецификация Стандартная Наилучшая
Размеры 5-200 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si
Допуск на размеры +0.0/-0.2 мм +0.0/-0.02 мм
Угловое отклонение +/- 3 угл мин +/- 5 угл сек
Чистота поверхности 40/20 20/10
Плоскостность (на 633 нм) 0.5 кольца 0.2 кольца
Световая апертура >90% размеров
Покрытие По требованию заказчика

6. Призма-крыша.
Призма-крыша.Рисунок.

Призма-крыша.
Спецификация Стандартная Наилучшая
Размеры 10-200 мм
Материал К8 и другие марки стекол, плавленый кварц (КУ-1, КИ), Si
Допуск на размеры +0.0/-0.2 мм +0.0/-0.05 мм
Угловое отклонение +/- 3 угл мин +/- 5 угл сек
Чистота поверхности 60/40 20/10
Плоскостность (на 633 нм) 1 кольцо 0.5 кольца
Световая апертура >90% размеров
Покрытие По требованию заказчика
