Оптические линзы. Производство.

Сферические и цилиндрические линзы.

«Абрис-Оптикс» изготавливает оптические линзы всех типов из разных оптических материалов. Наши специалисты в короткий срок произведут расчет линзы, исходя из требуемого фокусного расстояния и рабочей длины волны.

Производство оптических линз

У нас Вы можете заказать кварцевые линзы из КУ-1, КВ, КИ, стекла К8, ЛК-5, линзы из ZnSe и Германия для лазерной оптики, а также линзы из лейкосапфира и другую продукцию.

Сферические линзы
Спецификация	Стандартная	Наилучшая
Форма линзы	Круглая, прямоугольная сферическая
Тип линзы	Плосковыпуклая, плосковогнутая, двояковыпуклая, двояковогнутая, положительная менисковая, отрицательная менисковая
Диаметр	1.5-350 мм
Материал	К8 и другие марки стекол, плавленый кварц (КУ-1, КИ)
Допуск на диаметр/размеры	+0.0/-0.2 мм	+0.0/-0.02 мм
Допуск на толщину	+/-0.2 мм	+/-0.02 мм
Центрировка	< 0.2 мм	<0.05 мм
Чистота поверхности	40/20	10/5
Местная ошибка (на 633 нм)	0.5 кольца	0.2 кольца
Допуск на фокальную длину	+/-2%	+/-0.05%
Световая апертура	>90% диаметра
Покрытие	По требованию заказчика

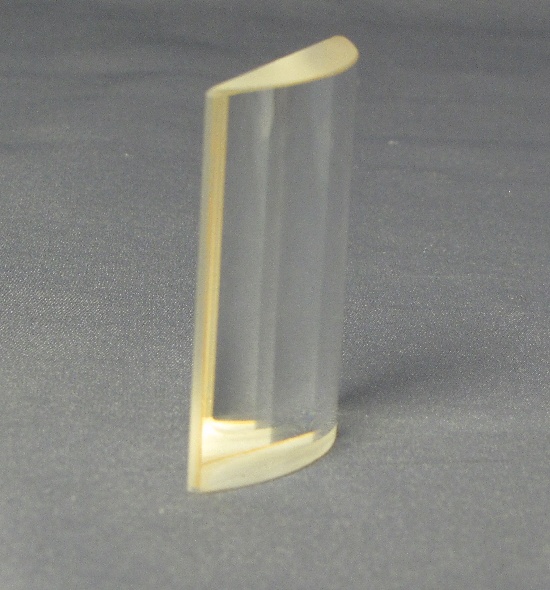

Цилиндрические линзы

Цилиндрические линзы
Спецификация	Стандартная	Наилучшая
Форма линзы	Круглая, прямоугольная цилиндрическая
Тип линзы	Плосковыпуклая, плосковогнутая, двояковыпуклая, двояковогнутая, положительная менисковая, отрицательная менисковая
Диаметр	3-350 мм
Материал	К8 и другие марки стекол, плавленый кварц (КУ-1, КИ)
Допуск на диаметр/размеры	+0.0/-0.2 мм	+0.0/-0.02 мм
Допуск на толщину	+/-0.2 мм	+/-0.02 мм
Центрировка	< 0.2 мм	<0.05 мм
Чистота поверхности	60/40	20/10
Местная ошибка (на 633 нм)	0.5 кольца	0.2 кольца
Допуск на фокальную длину	+/-2%	+/-0.05%
Световая апертура	>90% диаметра
Покрытие	По требованию заказчика

Возможно изготовление линз из других доступных материалов по требованию заказчика

Достижимость параметров зависит от геометрии линзы, используемого материала и технологических аспектов.

Возможно изготовление линз разнообразной геометрии по чертежам заказчика.
