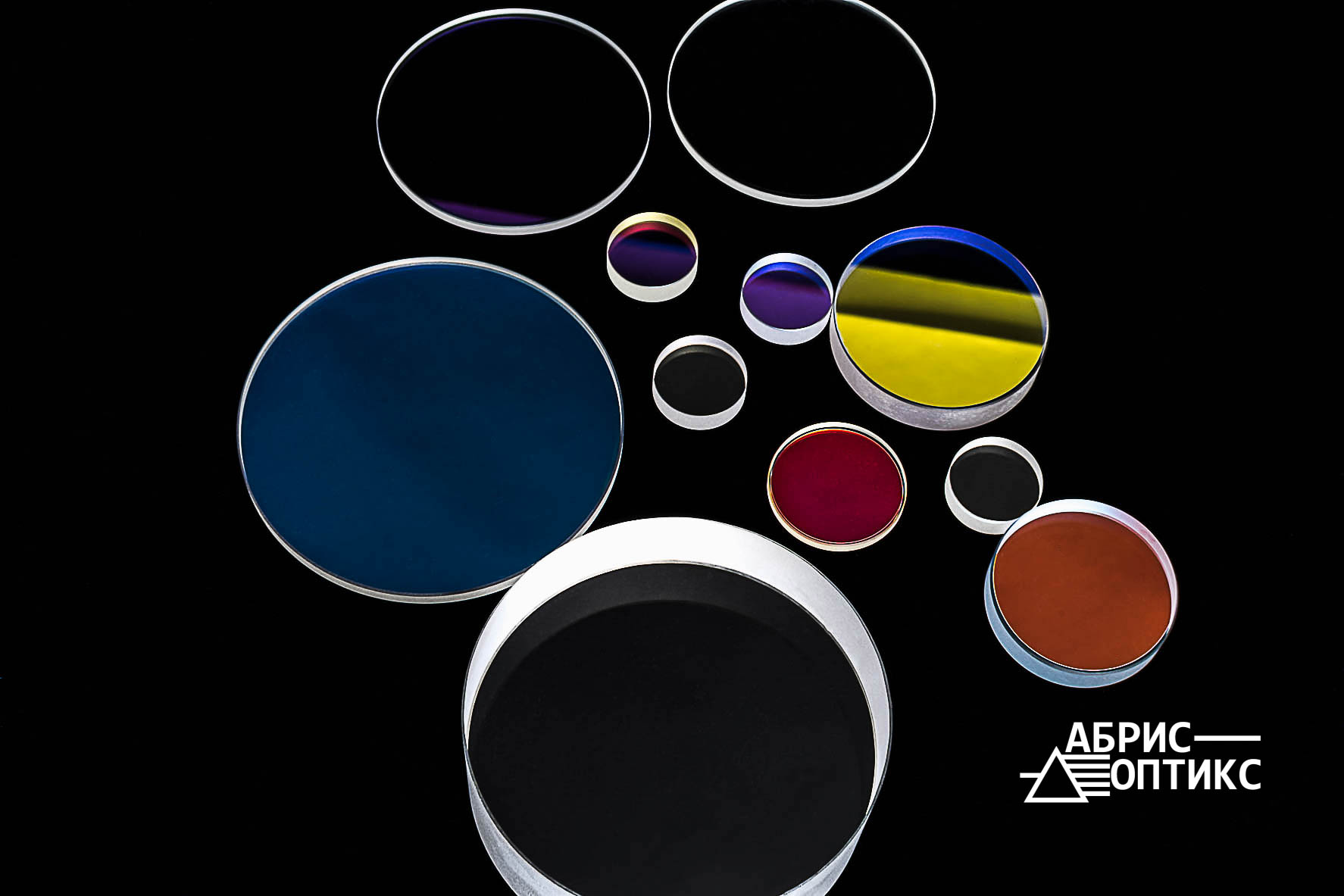

Светофильтр — это плоскопараллельная пластина, которая избирательно меняет спектральный состав, пространственное распределение и интенсивность проходящего через нее светового излучения.
Типы светофильтров

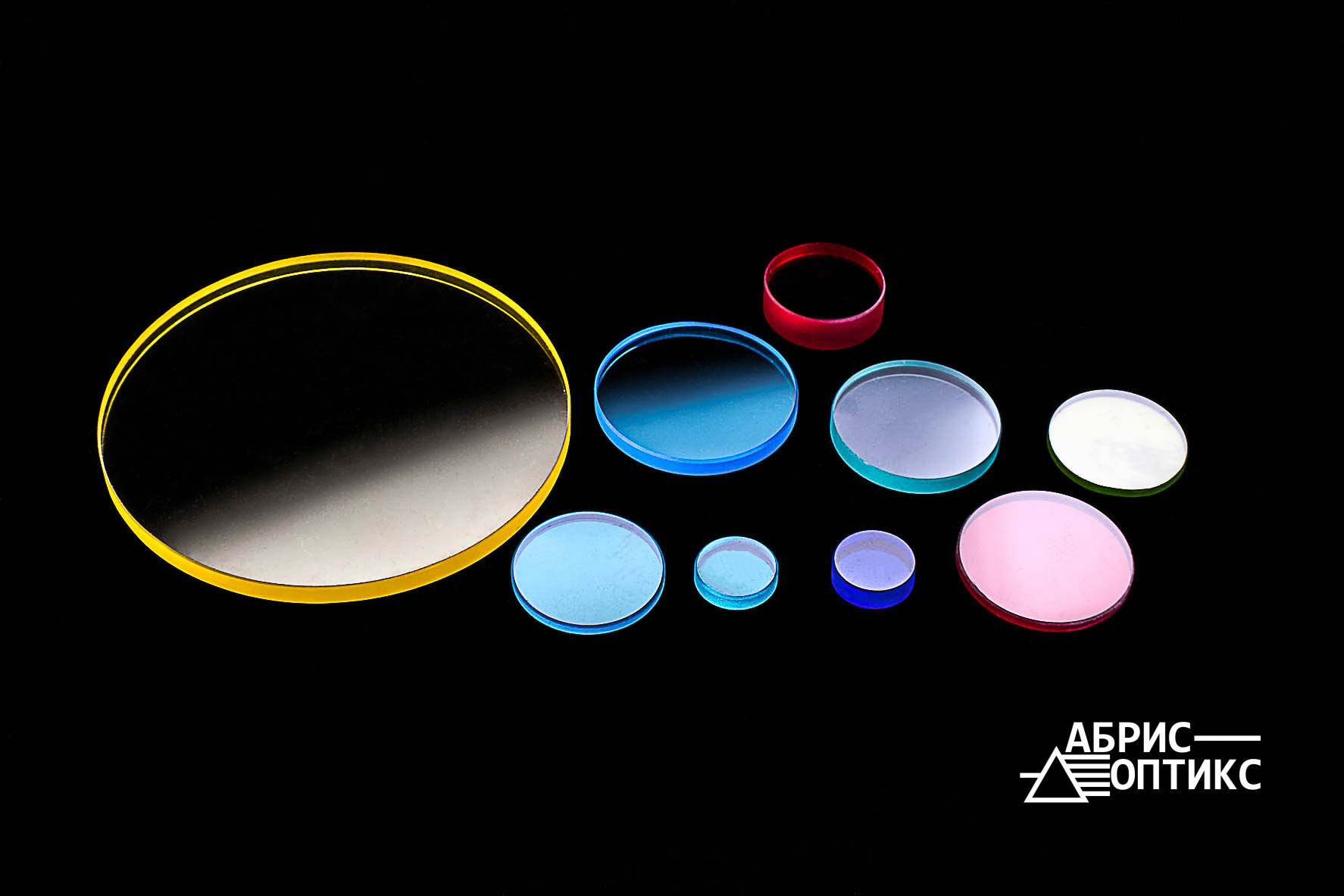

Абсорбционные (цветное стекло): поглощают нежелательные длины волн внутри своего объема и переводят эту энергию в тепло. В нашей компании изготавливаются элементы из всех 13 групп стекол по ГОСТ 9411-91.
- УФ и видимый диапазон: УФС (ультрафиолетовые), ФС (фиолетовые), СС (синие), ЗС (зеленые), ЖЗС (желто-зеленые).
- Отсекающие длинноволновые: ЖС (желтые), ОС (оранжевые), КС (красные), ИКС (инфракрасные).
- Специальные: СЗС (сине-зеленые теплозащитные), НС (нейтральные ослабляющие), ТС (темные защитные), БС (бесцветные, отсекающие жесткий УФ).
- Комбинированные: составляются из нескольких цветных стекол таким образом, чтобы выделить определенную область спектра.

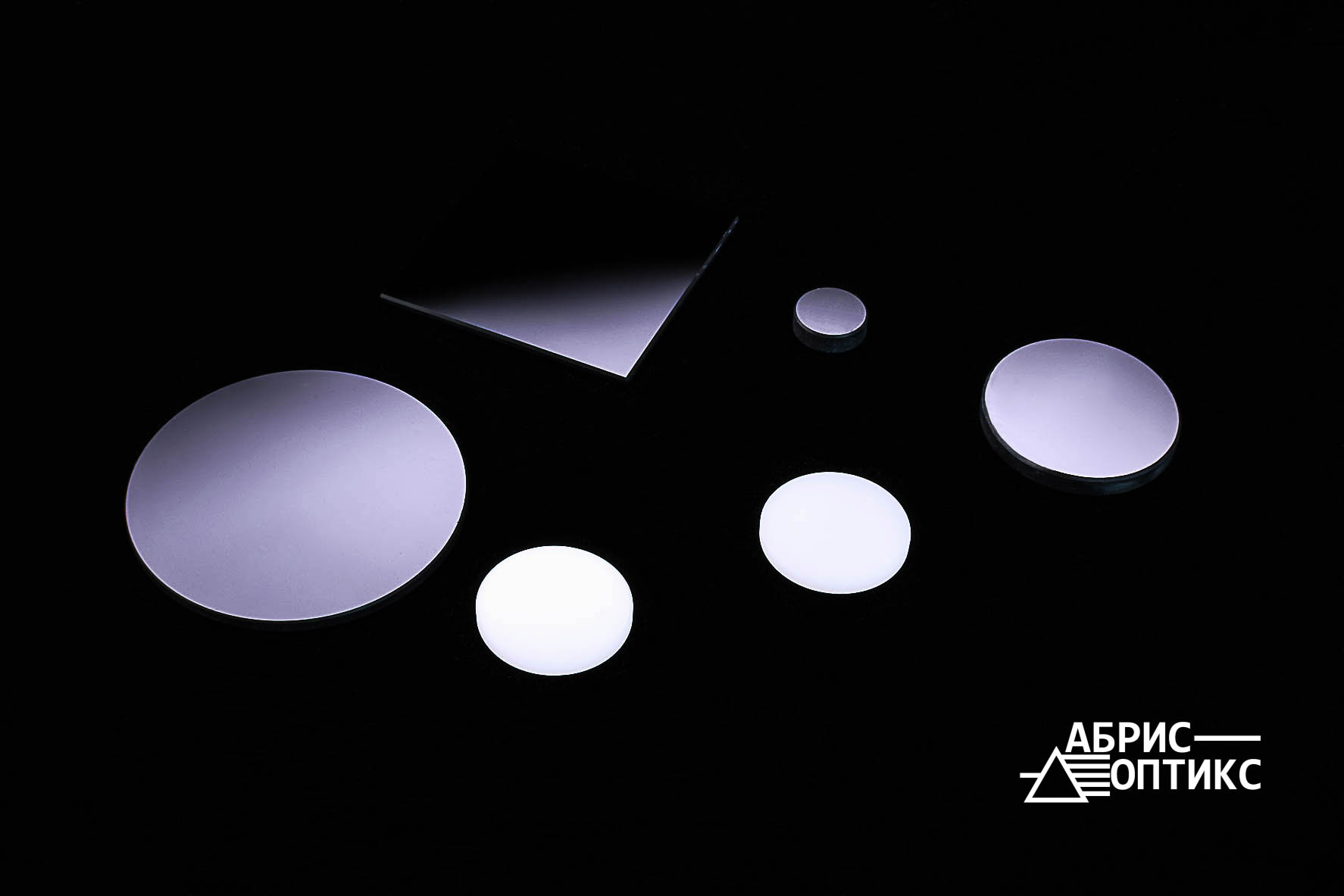

Интерференционные (тонкопленочные): отражают ненужные спектральные диапазоны за счет многолучевой интерференции в напыленных диэлектрических слоях, пропуская только целевой диапазон. Для задач, где возможностей цветного стекла недостаточно, мы производим высокоточные тонкопленочные элементы:
- Полосовые (Bandpass): выделяют узкие участки спектра.
- Отрезающие (Longpass/Shortpass): обеспечивают резкую границу между диапазонами полного пропускания и подавления.
- Режекторные (Notch): полностью вырезают одну конкретную длину волны (ширина полосы FWHM от 10 нм), блокируя остальной спектр.

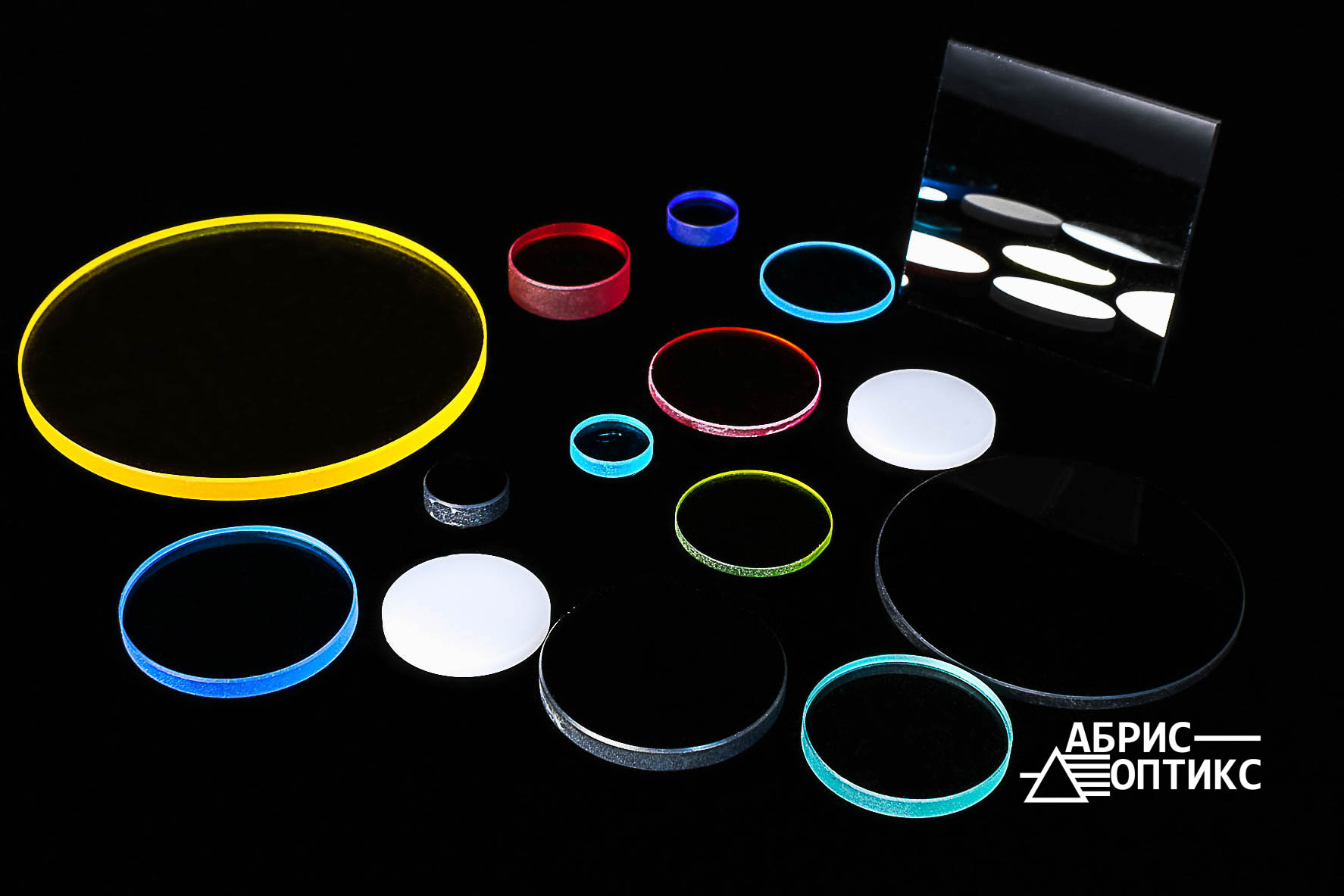

Изготавливаем оптические детали как серийными партиями, так и штучными прототипами (от 1 шт. до 3000-5000 шт.) по индивидуальным чертежам и ТЗ заказчика.
| Спецификация | Стандартная | Достижимая |
| Диаметр/габариты | 1 – 120 мм | 1 – 500 мм |
| Материал | «Стекло оптическое цветное» 9411-91 | «Стекло оптическое цветное» 9411-91 |
| Допуск на диаметры/размеры | +0,0/-0,2 мм | +0,0/-0,02 мм |
| Допуск на толщину | +/-0,2 мм | +/-0,02 мм |
| Параллелизм/предельная клиновидность | < 5 угл. мин. | <5 угл. сек. |
| Чистота поверхности | P = I — IX | P = 0 — 10, 0 — 20, 0 — 40, I — IX |
| Плоскостность (на 633 нм) | 0,5 кольца | 0,2 кольца |
| Световой диаметр | >90% диаметра/габаритов | >95% диаметра/габаритов |
| Покрытие | По требованию заказчика | По требованию заказчика |
Области применения
Наши оптические компоненты проходят строгий технический контроль и поставляются на ведущие российские приборостроительные предприятия для комплектации следующих видов оборудования:
- Фотометрия, радиометрия и люксметрия: прецизионные компоненты для люксметров, яркомеров, пульсметров, УФ-радиометров и калибровочных колориметров.
- Судовое, авиационное и навигационное приборостроение: отказоустойчивая оптика для бортовых систем автоматики, навигационных комплексов, прецизионных датчиков и специализированных измерительных приборов.
- Экологический мониторинг и газоанализ: оптические элементы для многокомпонентных промышленных газоанализаторов, систем непрерывного контроля выбросов и постов мониторинга атмосферного воздуха.
- Приборы технического контроля транспортных средств: светофильтры для диагностического оборудования (измерители светопропускания стекол (тонировки), дымомеры, приборы регулировки фар), а также для сертифицированных алкотестеров.
- Спектрометрия и аналитическое приборостроение: диспергирующие элементы, отсекающие и эталонные фильтры для спектрофотометров, экспресс-анализаторов состава металлов и лабораторных оптических систем.
Преимущества сотрудничества с нашей компанией:
- Строгое соответствие стандартам: входной контроль сырья и выходной контроль готовых изделий полностью отвечают требованиям ГОСТ 11141-84.
- Собственный спектрометрический контроль: каждая партия продукции сопровождается паспортом качества с индивидуальной снятой спектральной кривой пропускания или отражения.
- Прямая замена импорта: подбираем точные эквиваленты зарубежных марок стекла, адаптируя спецификации под стандарты отечественного производства деталей.
- Гибкость производства: отсутствие жесткого требования к минимальному объему заказа – изготавливаем тестовые образцы и нестандартную оптику от 1 штуки.
- Удобство для производителей оборудования: поставляем чистые оптические компоненты, полностью готовые к интеграции в ваши собственные корпуса, оправы и оптико-механические узлы.
Частые вопросы
В чем принципиальная разница между вашими абсорбционными и интерференционными фильтрами?
Абсорбционные (цветные) фильтры работают за счет поглощения определенных длин волн в массе самого стекла; они стабильны к углу падения света и долговечны. Интерференционные фильтры работают на основе напыленных тонкослойных диэлектрических покрытий, которые отражают ненужную часть спектра. Они позволяют получать ультраузкие полосы пропускания и крутые границы отсечки.
С какими типами цветного (абсорбционного) стекла вы работаете?
Мы изготавливаем фильтры из полного спектра отечественных и зарубежных марок цветного оптического стекла. Сюда входят ультрафиолетовые (УФС), инфракрасные (ИКС), сине-зеленые (СЗС), нейтрально-серые (НС), оранжевые (ОС), красные (КС) и другие типы стекол, обеспечивающие необходимый профиль поглощения.
Какие типы интерференционных фильтров можно заказать у вас?
Мы производим широкий спектр тонкопленочных фильтров по ТЗ заказчика: полосовые (bandpass) с различной полушириной, отрезающие длинноволновые (longpass) и коротковолновые (shortpass), а также светоделители. Покрытия могут наноситься на подложки из кварца или оптического стекла.
Как контролируются спектральные характеристики готовых светофильтров?
Каждая партия светофильтров проходит обязательный контроль на спектрофотометрах. Мы измеряем точные коэффициенты пропускания (Т, %) и оптическую плотность в заданном рабочем диапазоне длин волн (от УФ до ИК) и прилагаем спектральные кривые к паспорту изделия по запросу.
Влияет ли угол падения излучения на работу ваших интерференционных фильтров?
Да, спектральная характеристика интерференционных покрытий зависит от угла падения. По умолчанию расчет и напыление производятся для угла 0° (нормальное падение). Если в вашей системе свет падает под углом (например, 45°), обязательно укажите это в ТЗ, чтобы наши технологи скорректировали расчет толщины слоев.
